一种新型蠕动泵在颗粒制剂生产中的应用
更新日期:2017-08-31来源:上海青浦沪西仪器厂
1 蠕动泵在颗粒制剂生产中的作用
在颗粒制剂的生产中,产品的粒度是重要的产品
质量指标,也是决定颗粒在高速旋转压片机中的成片
效果及片剂指标数据的主要影响因素。而在制粒过程
中喷浆的快慢程度、浆液输送流量的稳定性则决定了
产品粒度是否均匀,这些参数需要操作者根据物料的
流化状况调节蠕动泵的转速,进而保证产品的粒度分
布能够控制在工艺范围内,**终提高颗粒产品的压片
指标,为产品进入**市场提供质量支持[1]。
2 蠕动泵的工作原理及设备结构
在颗粒制剂的生产中,蠕动泵是通过滚轮挤压一
根充满流体的软管,进而对泵的弹性输送软管交替进
行挤压和释放来输送流体。
蠕动泵系统由3个部分组成:蠕动泵驱动器、蠕动
泵泵头、蠕动泵软管。其中,驱动器主要由电机驱动电
路和控制电路2个部分组成,驱动电路用于驱动直流无
刷电机的运转,电机驱动泵头和软管,而控制电路用于
泵体所有功能的控制[2]。
3 新、旧型蠕动泵的区别和实际应用对比
新型蠕动泵与旧型蠕动泵相比,其在调速方式、数
据显示、控制精度方面均有大幅度提升。新、旧蠕动泵

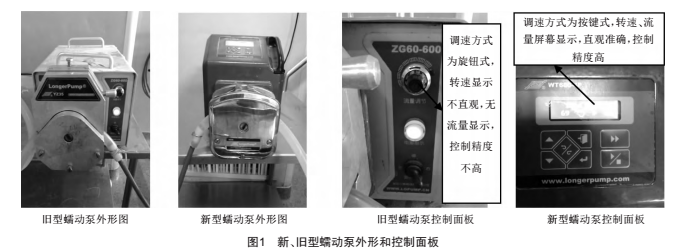

外形和控制面板如图1所示。新型蠕动泵的调速方式由
旋钮操作升级为按键操作,数据显示方式由指针式升
级为液晶屏幕显示,能够显示各种信息和参数。新型蠕
动泵的液体输送体积能够在100 mL~999 L之间调节,
液体流速可以在100~110 000 mL/min之间调整,此外
还可通过外控接口对蠕动泵进行控制,适合高粉尘、高
潮湿的场合进行液体分配和传输。
通过对比新、旧型蠕动泵可以看出,新型蠕动泵在
浆液输送转速、浆液输送流量方面的控制精度更高,更 将新、旧蠕动泵的实验数据用曲线图进行标示,

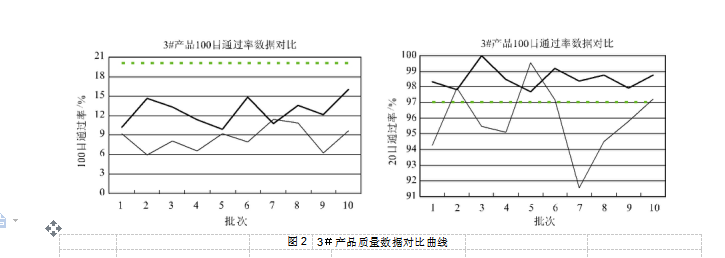

有利于对颗粒制剂产品生产过程的控制,从而可以提 3#产品质量数据对比曲线图如图2所示(粗实线为新
升产品质量。 泵数据,细实线为旧泵数据,虚线为质量合格线)。
为了验证新型蠕动泵的使用效果,笔者在实际生 4#制粒设备的试验数据如表2所示。
产中将新型蠕动泵和旧型蠕动泵在不同制粒设备上进 将新、旧蠕动泵的实验数据用曲线图进行标示,

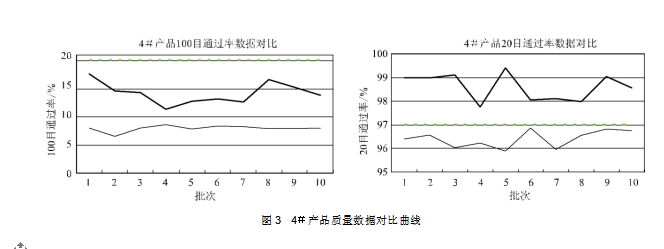

行了对比试验,分别生产了10批物料。第1次用3#制 4#产品质量数据对比曲线图如3所示(粗实线为新
粒设备,第2次用4#制粒设备,并在生产前对设备操作 泵数据,细实线为旧泵数据,虚线为质量合格线)。
者进行了培训。为了保证检测数据真实可靠,掌握新型 通过3#制粒设备的曲线图可以看出,新型蠕动泵
泵与旧型泵对产品化测指标的影响,生产过程中新型 的产品100目通过率、旧型蠕动泵的产品100目通过率

在颗粒制剂的生产中,产品的粒度是重要的产品
质量指标,也是决定颗粒在高速旋转压片机中的成片
效果及片剂指标数据的主要影响因素。而在制粒过程
中喷浆的快慢程度、浆液输送流量的稳定性则决定了
产品粒度是否均匀,这些参数需要操作者根据物料的
流化状况调节蠕动泵的转速,进而保证产品的粒度分
布能够控制在工艺范围内,**终提高颗粒产品的压片
指标,为产品进入**市场提供质量支持[1]。
2 蠕动泵的工作原理及设备结构
在颗粒制剂的生产中,蠕动泵是通过滚轮挤压一
根充满流体的软管,进而对泵的弹性输送软管交替进
行挤压和释放来输送流体。
蠕动泵系统由3个部分组成:蠕动泵驱动器、蠕动
泵泵头、蠕动泵软管。其中,驱动器主要由电机驱动电
路和控制电路2个部分组成,驱动电路用于驱动直流无
刷电机的运转,电机驱动泵头和软管,而控制电路用于
泵体所有功能的控制[2]。
3 新、旧型蠕动泵的区别和实际应用对比
新型蠕动泵与旧型蠕动泵相比,其在调速方式、数
据显示、控制精度方面均有大幅度提升。新、旧蠕动泵
外形和控制面板如图1所示。新型蠕动泵的调速方式由
旋钮操作升级为按键操作,数据显示方式由指针式升
级为液晶屏幕显示,能够显示各种信息和参数。新型蠕
动泵的液体输送体积能够在100 mL~999 L之间调节,
液体流速可以在100~110 000 mL/min之间调整,此外
还可通过外控接口对蠕动泵进行控制,适合高粉尘、高
潮湿的场合进行液体分配和传输。
通过对比新、旧型蠕动泵可以看出,新型蠕动泵在

浆液输送转速、浆液输送流量方面的控制精度更高,更 将新、旧蠕动泵的实验数据用曲线图进行标示,
有利于对颗粒制剂产品生产过程的控制,从而可以提 3#产品质量数据对比曲线图如图2所示(粗实线为新
升产品质量。 泵数据,细实线为旧泵数据,虚线为质量合格线)。
为了验证新型蠕动泵的使用效果,笔者在实际生 4#制粒设备的试验数据如表2所示。
产中将新型蠕动泵和旧型蠕动泵在不同制粒设备上进 将新、旧蠕动泵的实验数据用曲线图进行标示,
行了对比试验,分别生产了10批物料。第1次用3#制 4#产品质量数据对比曲线图如3所示(粗实线为新
粒设备,第2次用4#制粒设备,并在生产前对设备操作 泵数据,细实线为旧泵数据,虚线为质量合格线)。
者进行了培训。为了保证检测数据真实可靠,掌握新型 通过3#制粒设备的曲线图可以看出,新型蠕动泵
泵与旧型泵对产品化测指标的影响,生产过程中新型 的产品100目通过率、旧型蠕动泵的产品100目通过率
| 蠕动泵和旧型蠕动泵的喷浆量、喷浆时间相同。3#制 | 均在合格线以内,但新型泵产品的100目通过率整体低 | |||||||
| 粒设备的试验考察数据如表1所示。 | 于旧型泵成品100目通过率;新型泵产品的20目通过率 | |||||||
| 表1 | 3#制粒设备试验数据 | |||||||
| 产品单批数据 | ||||||||
| 考察批次 | 输液流量/(mL/min) | 转速/(r/min) | 蠕动泵 | 设备位号 | ||||
| 100目通过率/% | 20目通过率/% | |||||||
| 1 | 1 260~1 325 | 68~72 | 新泵 | 3# | 9.22 | 98.36 | ||
| 2 | 1 270~1 230 | 69~71 | 新泵 | 3# | 5.96 | 97.84 | ||
| 3 | 1 270~1 310 | 69~72 | 新泵 | 3# | 8.13 | 99.98 | ||
| 4 | 1 270~1 322 | 69~72 | 新泵 | 3# | 6.56 | 98.46 | ||
| 5 | 1 265~1 390 | 69~76 | 新泵 | 3# | 9.26 | 97.70 | ||
| 6 | 1 265~1 395 | 69~76 | 新泵 | 3# | 7.94 | 99.18 | ||
| 7 | 1 280~1 366 | 70~75 | 新泵 | 3# | 11.38 | 98.40 | ||
| 8 | 1 300~1 400 | 71~76 | 新泵 | 3# | 10.92 | 98.76 | ||
| 9 | 1 280~1 340 | 70~73 | 新泵 | 3# | 6.25 | 97.94 | ||
| 10 | 1 311~1 345 | 72~73 | 新泵 | 3# | 9.64 | 98.74 | ||
| 平均值 | 8.526 | 98.536 | ||||||
| 1 | 1 923~1 504 | 180~140 | 旧泵 | 3# | 10.22 | 94.29 | ||
| 2 | 1 938~1 499 | 180~140 | 旧泵 | 3# | 14.70 | 97.90 | ||
| 3 | 1 896~1 540 | 180~140 | 旧泵 | 3# | 13.40 | 95.46 | ||
| 4 | 1 908~1 640 | 180~140 | 旧泵 | 3# | 11.44 | 95.10 | ||
| 5 | 1 953~1 599 | 180~140 | 旧泵 | 3# | 9.88 | 99.52 | ||
| 6 | 1 984~1 490 | 180~140 | 旧泵 | 3# | 14.89 | 97.17 | ||
| 7 | 1 923~1 466 | 180~140 | 旧泵 | 3# | 10.79 | 91.56 | ||
| 8 | 1 986~1 645 | 180~140 | 旧泵 | 3# | 13.62 | 94.50 | ||
| 9 | 1 908~1 652 | 180~140 | 旧泵 | 3# | 12.20 | 95.78 | ||
| 10 | 1 925~1 605 | 180~140 | 旧泵 | 3# | 16.05 | 97.22 | ||
| 平均值 | 12.719 |
95.85![]() |
||||||
| 图2 | 3#产品质量数据对比曲线 | ||||||||
| 表2 | 4#制粒设备试验数据 | ||||||||
| 产品单批数据 | |||||||||
| 考察批次 | 输液流量 /(mL/min) | 转速 /(r/min) | 蠕动泵 | 设备位号 | |||||
| 100 目通过率 /% | 20 目通过率 /% | ||||||||
| 1 | 1 270~1 300 | 69~71 | 新泵 | 4# | 8.10 | 99.00 | |||
| 2 | 1 265~1 310 | 68~72 | 新泵 | 4# | 6.53 | 99.00 | |||
| 3 | 1 265~1 310 | 68~72 | 新泵 | 4# | 8.10 | 99.12 | |||
| 4 | 1 271~1 315 | 69~74 | 新泵 | 4# | 8.63 | 97.76 | |||
| 5 | 1 275~1 340 | 70~73 | 新泵 | 4# | 7.82 | 99.40 | |||
| 6 | 1 265~1 310 | 68~75 | 新泵 | 4# | 8.45 | 98.05 | |||
| 7 | 1 270~1 300 | 69~73 | 新泵 | 4# | 8.31 | 98.11 | |||
| 8 | 1 265~1 310 | 68~73 | 新泵 | 4# | 7.99 | 97.99 | |||
| 9 | 1 265~1 320 | 68~72 | 新泵 | 4# | 7.93 | 99.05 | |||
| 10 | 1 265~1 310 | 69~72 | 新泵 | 4# | 8.05 | 98.56 | |||
| 平均值 | 7.991 | 98.604 | |||||||
| 1 | 1 896~1 540 | 180~140 | 旧泵 | 4# | 17.64 | 96.40 | |||
| 2 | 1 908~1 640 | 180~140 | 旧泵 | 4# | 14.66 | 96.58 | |||
| 3 | 1 953~1 599 | 180~140 | 旧泵 | 4# | 14.30 | 96.04 | |||
| 4 | 1 908~1 640 | 180~140 | 旧泵 | 4# | 11.44 | 96.24 | |||
| 5 | 1 923~1 466 | 180~140 | 旧泵 | 4# | 12.78 | 95.88 | |||
| 6 | 1 986~1 645 | 180~140 | 旧泵 | 4# | 13.25 | 96.88 | |||
| 7 | 1 923~1 466 | 180~140 | 旧泵 | 4# | 12.66 | 95.97 | |||
| 8 | 1 986~1 645 | 180~140 | 旧泵 | 4# | 16.66 | 96.55 | |||
| 9 | 1 908~1 640 | 180~140 | 旧泵 | 4# | 15.34 | 96.83 | |||
| 10 | 1 925~1 605 | 180~140 | 旧泵 | 4# | 13.88 | 96.76 | |||
| 平均值 | 14.261 | 96.413 | |||||||

| 格线上下浮动,即部分批次不达标。 |
| 通过4#制粒设备的曲线图可以看出,新型蠕动泵 |
| 的产品100目通过率、旧型蠕动泵的产品100目通过率 |
| 均在合格线以内,但新型泵产品的100目通过率整体低 |
| 于旧型泵产品的100目通过率;新型泵产品的20目通过 |
| 率全部处于合格线以上,旧型泵产品的20目通过率在 |
| 合格线上下浮动,即部分批次不达标。 |
| 根据试验考察情况及图表数据,可以得出以下结论: |
| (1)使用旧型蠕动泵生产的物料的100目通过率虽 |
| 然可以达标,但是化测指标都在中下游徘徊,而20目通 |
| 过率只有25%,生产出的物料大颗粒较多,产品粒度分 |
| 布不均匀,影响颗粒产品的压片指标。 |
| (2)使用新型蠕动泵生产的物料单批20目、100目 |
| 通过率都达到100%,产品粒度分布均匀,产品质量和 |
| 化测指标有明显提高,对颗粒产品的压片指标有很大 |
| 提升。 |
| (3)新型蠕动泵的密闭性非常好,数据调节方便, |
| 同时显示输液流量和转速,可控性能好,易于操作,有 |
| 利于提高操作精度和产品质量。 |
